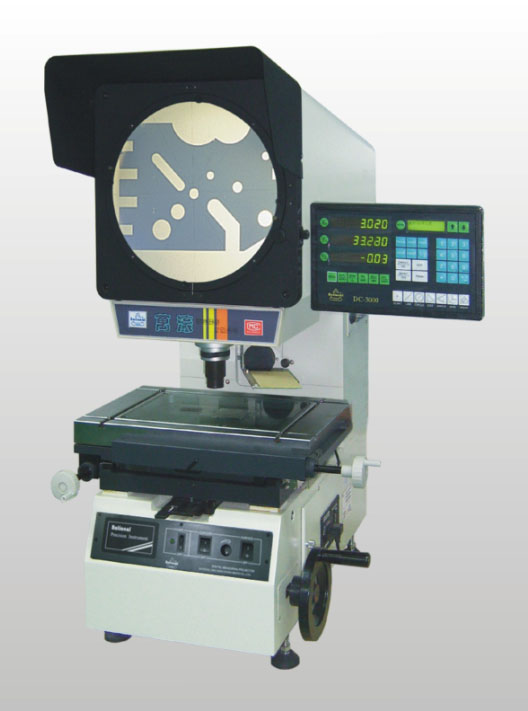

CPJ-3015A高精度投影仪

日期:2021-02-14 人气:316
订购热线:0574-86875091
宁波允泰仪器有限公司
电 话:0574-86875091 手 机:18968269940
邮 箱:18968269940@163.com
二维码 二维码

产品信息


特点:
CPJ-3000A/AZ系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表,数据输出和采样十分方便,使测量更快捷,效率更高。

技术参数:


型号反像型
正像型
CPJ-3015A
CPJ-3015AZ
CPJ-3020A
CPJ-3020AZ
CPJ-3025A
CPJ-3025AZ
CPJ-3030A
CPJ-3030AZ
CPJ-3040A
CPJ-3040AZ
X轴坐标行程 (mm)150200250300400
Y轴坐标行程 (mm)100100150200300
金属台面尺寸 (mm)354×228404×228450×280500×330606×466
玻璃台面尺寸 (mm)210×160260×160306×196350×250450×350
X、Y轴坐标分辨力 (μm)0.50.50.50.50.5
示值误差(μm)

E1XY=(2.5+L/100)

Z轴坐标行程 (mm)100 (调焦)100 (调焦)100 (调焦)100 (调焦)100 (调焦)
仪器重量(kg)160160180250250
仪器尺寸 (mm)780×780×1100810×780×1120810×780×1120900×780×10201040×780×1120
投影屏尺寸 (mm)Ф 312,使用范围>Ф300(刻有米字线)
旋转范围0~360°
旋转分辨力1' or 0.01°
物镜放大倍数10× (选)20× (选)50× (选)100× (选)
物方视场 (mm)Ф30Ф15Ф6Ф3
工作距离 (mm)77.744.338.425.3
测量最大高度(mm)90909090

仪器电源: AC 100-240V 50/60Hz,总功率: 400W
